替代化学植筋自锁锚杆
产品简介
主要是在下例工业空间结构后锚固中软件应用，排解了电化学植筋耐水、耐高温和耐光性差的大问题。
1、抗震 加固项目工程
2、用于物理化学植筋
3、水工沥青水泥垫块土结构设计
4、机设施的安装
5、特殊性区域架构（石油热、GA黄金甲厂、热等）
6、饰物等应该用市政工程
一、产品照片

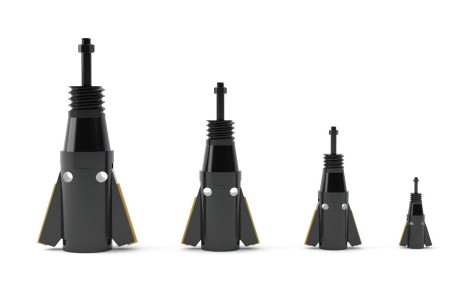

1、扩孔自锁锚杆

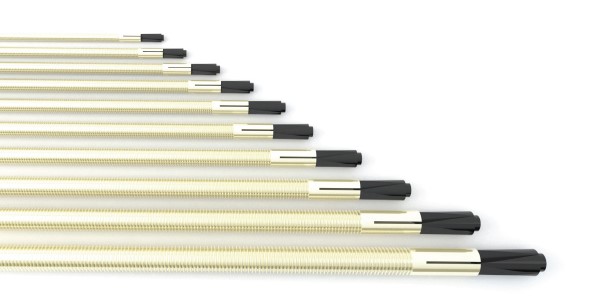

2、扩孔麻花钻

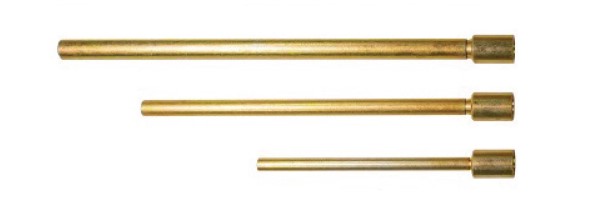

3、钻杆

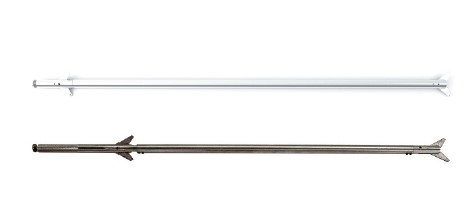

4、测孔仪
二、产品特点
1、确实保持低部增长，锚固健康信得过；
2、可APP于会很潮湿坏境 ；
4、耐酸性好，与钢筋混凝土土结构特征同步 。
三、典型应用

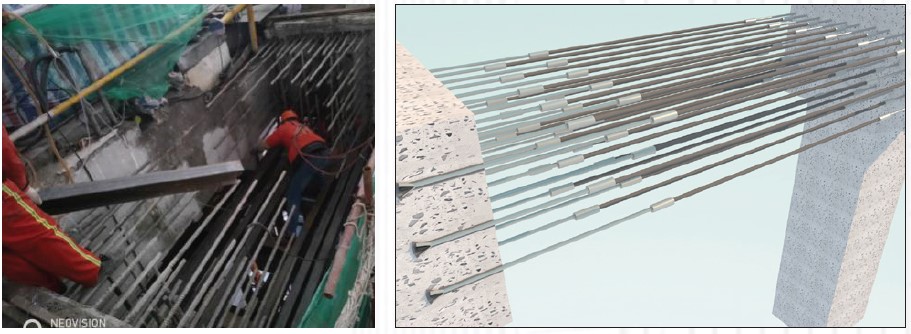

1、潮湿GA黄金甲
（1）天荒坪抽水蓄能水电站廊道改变加固设计项目工程
（2）三棵松隧洞砂浆土衬砌板楼板拆除建设项目

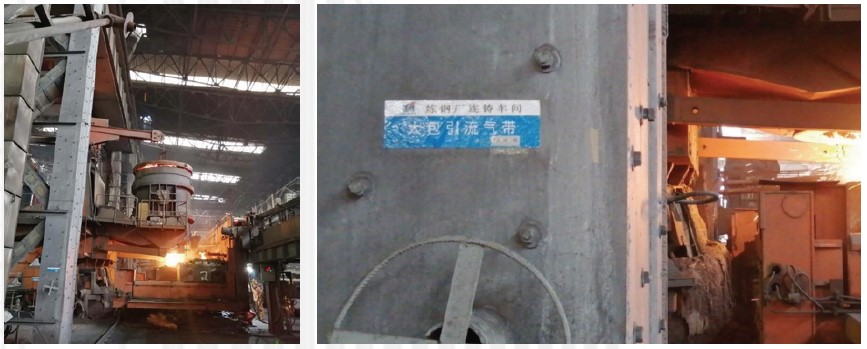

2、高温GA黄金甲

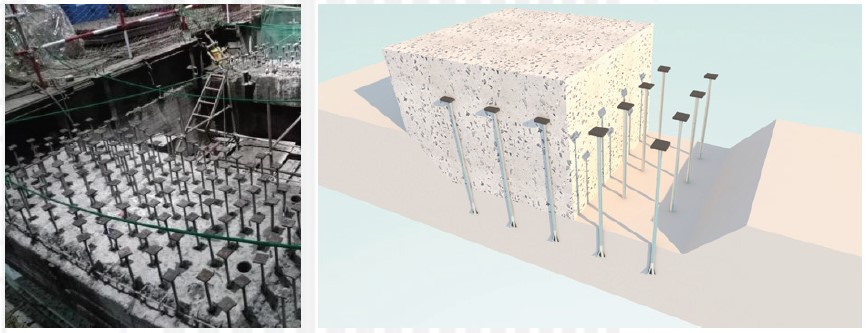

3、高频振动+高温GA黄金甲
（1）沙隆达发电量公司的汽机理论知识改建改建公程
（2）孟加拉古拉邵变电所汽机基础上四次灌浆层拉结锚固项目工程
四、产品参数
本物料系列物料主耍应用于混泥土土中代用GA黄金甲学植筋（锚固），有自锁锚杆、注浆料、扩孔合金钻头、测孔仪、助手组装设备。
1、自锁锚杆
自锁锚杆由杆体和锚头主成。
|
锚杆款式 |
尺寸规格(mm) |
体积(kg) |
||||
|
杆体总长度 |
安装使用前总长 |
装置后总长 |
螺纹标准宽度/泄露宽度 |
英制螺纹材质 |
||
|
JCZ-ZS-MG-12 |
252 |
272 |
257 |
36 |
M12 |
0.24 |
|
JCZ-ZS-MG-14 |
294 |
316 |
299 |
42 |
M14 |
0.38 |
|
JCZ-ZS-MG-16 |
336 |
361 |
341 |
48 |
M16 |
0.56 |
|
JCZ-ZS-MG-18 |
378 |
405 |
383 |
54 |
M18 |
0.80 |
|
JCZ-ZS-MG-20 |
420 |
447 |
425 |
60 |
M20 |
1.08 |
|
JCZ-ZS-MG-22 |
462 |
495 |
467 |
66 |
M22 |
1.46 |
|
JCZ-ZS-MG-25 |
525 |
560 |
530 |
75 |
M24 |
2.12 |
|
JCZ-ZS-MG-28 |
700 |
740 |
705 |
84 |
M27 |
3.54 |
|
JCZ-ZS-MG-32 |
800 |
845 |
803 |
96 |
M30 |
5.28 |
|
JCZ-ZS-MG-36 |
900 |
947 |
904 |
108 |
M36 |
7.49 |
注：1.杆体间距和螺孔间距能能依据必须要定做。
2.杆体产品主要采用8.8级钢，别的钢板材等級可来样加工。
2、注浆料
（1）产品规格
|
|
粉料 |
液料 |
液粉比 |
盒 |
总重 |
|
稠态 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8组 |
8.96kg |
|
流态 |
1kg/包 |
0.12kg/包 |
0.11~0.13 |
8组 |
8.96kg |
（2）产品性能
|
业务 |
能力的指标 |
检验员原则 |
||
|
平凡型 |
高的弹性模量型 |
|||
|
颗料明显颗粒直径（mm） |
≤0.60 |
≤1.18 |
JC/T 986 |
|
|
分子运动度
（mm） |
初使值 |
≥300 |
— |
GB/T 50448 |
|
30min调取值 |
≥270 |
— |
||
|
泌水率（%） |
0 |
GB /T 50080 |
||
|
竖向扩张率
（%） |
3h |
0.02～2.00 |
GB/T 50119 |
|
|
24h与3h差值 |
0.02～0.50 |
|||
|
抗压力度
（MPa） |
1d |
≥20 |
≥30 |
GB/T 50448 |
|
3d |
≥40 |
≥55 |
||
|
28d |
≥60 |
≥85 |
||
|
抗压黏性模量
（×104MPa） |
7d |
— |
≥3.15 |
JGJ/T 70 |
|
28d |
— |
≥3.35 |
||
|
氯阴离子份量（%） |
≤0.03 |
GB/T 8077 |
||
3、扩孔钻头
扩孔冲击钻头能保护最下面扩开直劲为使用锚杆直劲2倍，车刀车刀刀片选用磨削混凝土的土多功能E525/E530/E540合金属车刀车刀刀片。
|
冲击钻头形号 |
冲击钻头大小(mm) |
钻杆
品种 |
钻杆粗度
（mm） |
||
|
D（冲孔的直径） |
L（冲击钻头角度） |
D2（扭转后冲击钻头主要外径） |
|||
|
JCZ-ZS-ZT-12 |
18 |
60 |
≥ 21.6 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-14 |
20 |
64 |
≥ 25.2 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-16 |
22 |
76 |
≥ 28.8 |
Φ16-4 |
350 |
|
JCZ-ZS-ZT-18 |
25 |
80 |
≥ 32.4 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-20 |
25 |
80 |
≥ 36.0 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-22 |
28 |
90 |
≥ 39.6 |
Φ20-4 |
500 |
|
JCZ-ZS-ZT-25 |
32 |
102 |
≥ 45.0 |
Φ25-5 |
750 |
|
JCZ-ZS-ZT-28 |
36 |
110 |
≥ 50.4 |
Φ25-5 |
500 |
|
JCZ-ZS-ZT-32 |
40 |
124 |
≥ 57.6 |
Φ25-5 |
950 |
|
JCZ-ZS-ZT-36 |
44 |
136 |
≥ 64.8 |
Φ25-5 |
950 |
|
型 号 |
杆体长度（mm） |
测孔至少的直径（mm） |
测孔最明显直径不低于（mm） |
|
JCZ-ZS-CKY-I型 |
15 |
15 |
41 |
|
JCZ-ZS- CKY-II型 |
20 |
26 |
56 |
|
JCZ-ZS- CKY-III型 |
20 |
32 |
72 |
五、施工工艺

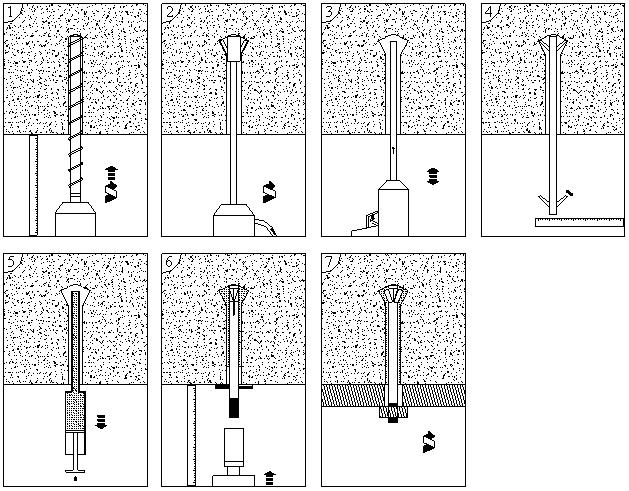

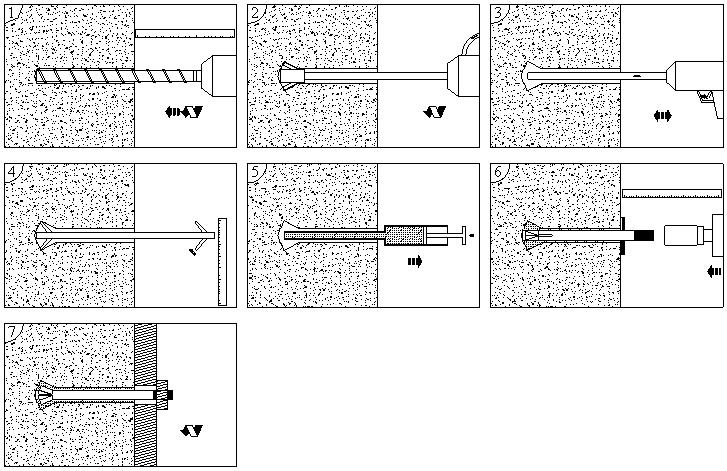

1、水平锚杆施工工序
钻直孔→下端扩孔→清孔→自动测量扩孔→注浆→组装锚杆→连入与组装

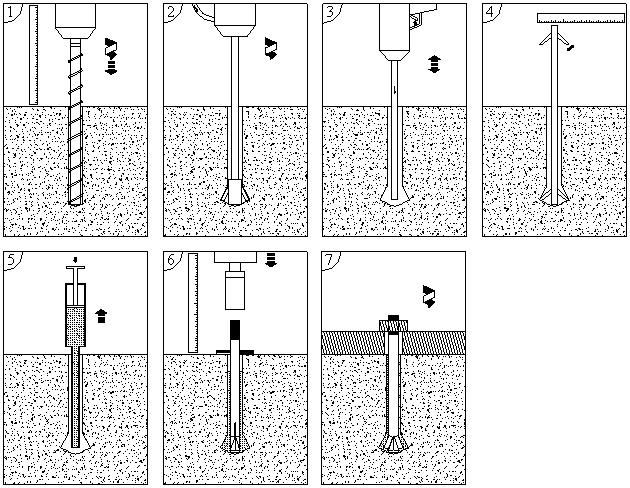

2、竖直向下锚杆施工工序
钻直孔→下端扩孔→清孔→侧量扩孔→注浆→装程序锚杆→接与装程序
3、竖直向上锚杆施工工序
钻直孔→边侧扩孔→清孔→检测的扩孔→注浆→进行连接锚杆→进行连接与进行连接
4、施工工艺控制参数
|
锚杆规格型号 |
钻孔设备层次（mm） |
扩孔里程（mm） |
锚杆安裝里程（mm） |
注浆质量
（ml） |
单组注浆料可注浆锚杆孔数 |
|
|
流态型 |
稠态型 |
|||||
|
JCZ-ZS-MG-12 |
221 |
7 |
15 |
31 |
14 |
12 |
|
JCZ-ZS-MG-14 |
257 |
8 |
17 |
40 |
11 |
9 |
|
JCZ-ZS-MG-16 |
293 |
12 |
20 |
52 |
8 |
7 |
|
JCZ-ZS-MG-18 |
329 |
12 |
22 |
77 |
6 |
5 |
|
JCZ-ZS-MG-20 |
365 |
13 |
22 |
64 |
6 |
5 |
|
JCZ-ZS-MG-22 |
401 |
14 |
28 |
93 |
4 |
4 |
|
JCZ-ZS-MG-25 |
455 |
16 |
30 |
141 |
3 |
2 |
|
JCZ-ZS-MG-28 |
621 |
17 |
35 |
248 |
1 |
1 |
|
JCZ-ZS-MG-32 |
709 |
22 |
41 |
318 |
1 |
1 |
|
JCZ-ZS-MG-36 |
797 |
23 |
43 |
398 |
1 |
1 |
注：1、转孔厚度为制作锚杆厚度+5mm。
2、扩孔与锚杆安转程序能够 选择往孔深方法的阶段评判扩孔和安转程序是否需要合格。
六、检验
1、施工前检验 ： 对于重要工程，施工前应做破坏性试验，为设计提供依据。
（1）水泥水泥土前提条件、杆体的材料、锚杆因素和施工作业加工工艺有必要与水利锚杆同，且实验量不小于3根。
（2）锚杆极根抗拔经过多次实验发现可主要包括连继跳转或定级跳转制度的重要性展开（右图6-1如图）：
a）接连启动失败：应以均衡波特率启动失败至锚固严重破坏，总启动失败时间间隔为2-3min；
b）等级划分打开：以再创新高极限值负荷的10%为特一级，逐步打开，每级持荷1~2min，至锚固损毁。

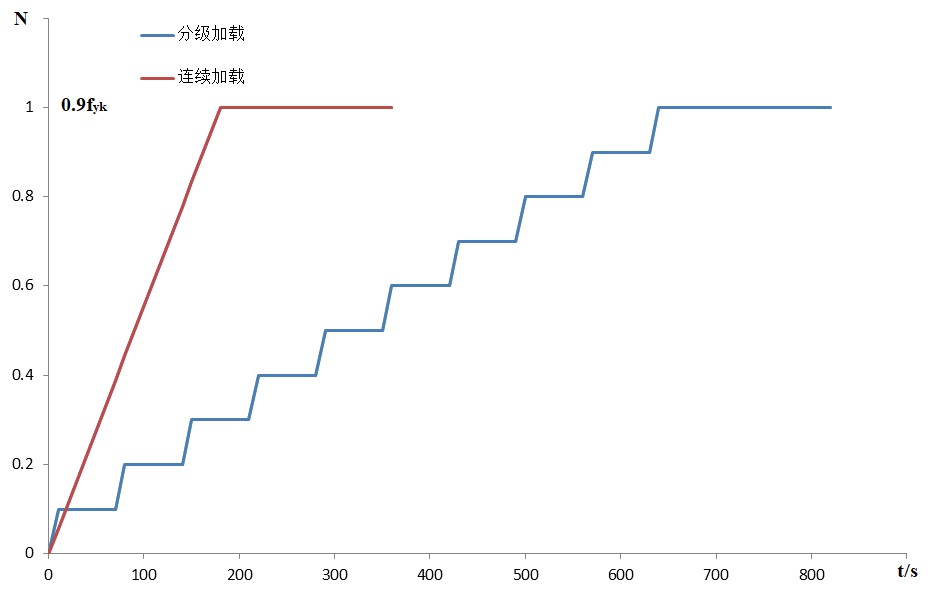

图6-1锚杆极限的抗拔做实验的时候访问方式英文（横轴为时t，纵轴为抗拔力N）
2、施工过程中检验： 参考施工工艺控制参数表进行过程控制。
3、施工后检验: 非破坏性锚杆拉拔试验
(1)
（2）锚杆拉拔经过多次实验发现打开的设备可設置反力梁，反力梁两力点跨距不得超过3H（H为锚杆锚固广度），拉拔经过多次实验发现可利用连续式打开或等级划分打开的办法展开，如图是6-2如下。
a）接连读取：应以均衡传输率在2min~3min时间间隔内读取至设制的产品检验承载力，并持荷2min；
b）等级划分数据加载：应将因素的查验承载均划分为10级，每级持荷1min，直接左右因素的查验承载，并持荷2min。
图6-2非破裂性锚杆拉拔应力测试初始化方案（横轴为时候t，纵轴为抗拔力N）
