一）钢筋混凝土自锁锚固技术（专利号：ZL200910272493.3 发明专利） —处理粘结锚固等品类故障

1、不应用范围内：自锁锚固技木是外粘厚钢板材料、外协厚钢板材料缝线加固项目工程中由植筋锚固尺寸匮乏或植筋锚固位址所属社会温度表过高不可分为有机物节构胶水粘接时，主要用于取代了植筋的专有锚固技木。

2、定制措施

《建筑装修结构设计恒载标准化》(GB5009-2012)

《建造组成牢靠度制定统一原则原则》（GBJ50068-2001)

《混泥土土结构特征设计制作国家标准》（GB50010-2010）

《预弯曲应力混泥土土用英制螺纹建筑钢筋》（GB/T20065-2006）

《水泥土形式后锚固新技术技术规程》（JGJ 145-2013）

《水泥土结构设计加固工程结构设计制约》（GB 50367-2013）

《搭建构造缝线加固工业进行施工高质量项目结束标准规范化》（GB50550-2010）

《岩土与沥青水泥混凝土土自锁锚固新技术标准规范》(18-1-8)（送审稿）

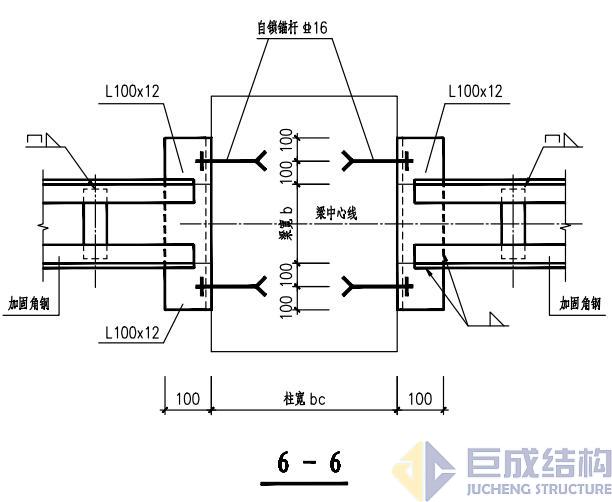

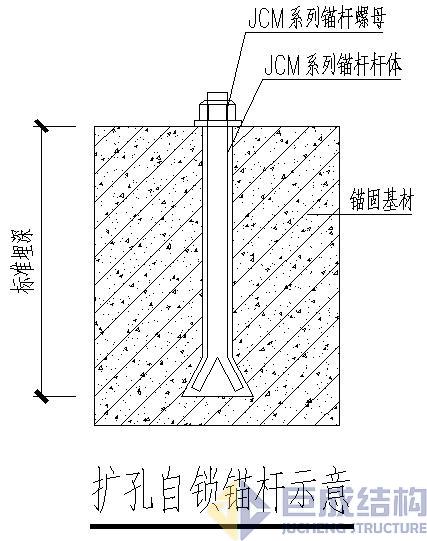

3、自锁锚杆应用范例：

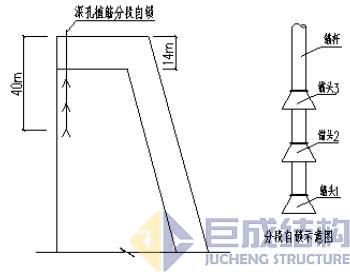

 预地应力深孔锚杆截段锚固示目的图（大堤调高）

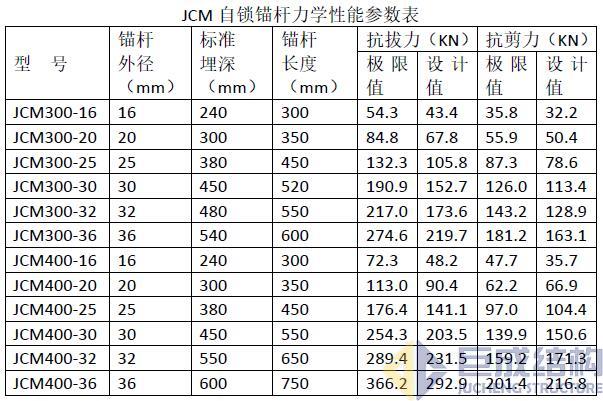

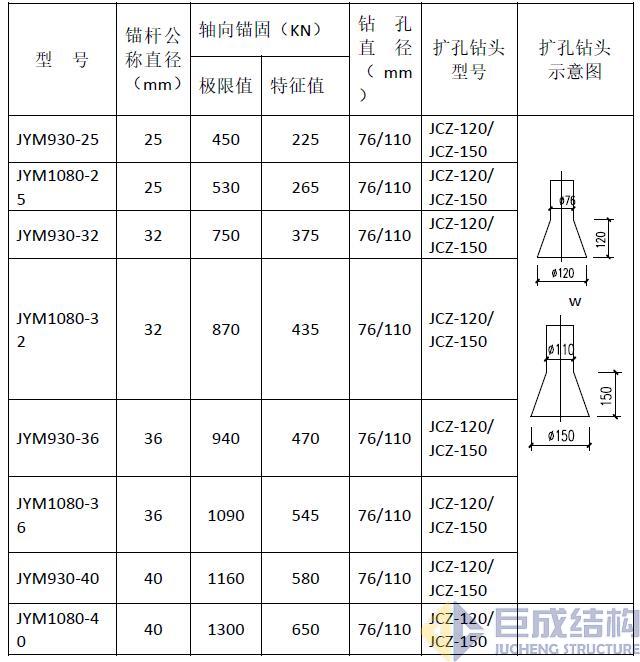

4、性能参数表



5、技术特点：

  1）就有不同伤害玩法，不会出现着锚杆从孔中拔下的情况发生，牢靠性强；

  2）由顶端扩孔提高锚固力，将拉拔力随便导到组成部分组织结构，减短锚固角度，在浅孔内能够产生很大的锚固力；

  3）安装选择有利，高速 能提供锚固力，抗劳累，孔内注浆无机物结合灌浆料做好选择工作温度、温湿、耐衰老，孔内注浆生产结构特征胶时可下跌度增进锚杆安全问题高能力。

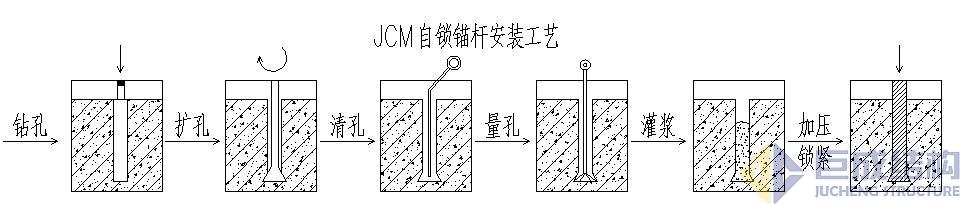

6、安装工艺：





7、注意事项

   1）材料混泥土土承载力等级划分避免达不到C20，混泥土土材料应扎实，能承载对被相连件的锚固和整个扣减负荷，风化作用混泥土土、造成裂损混泥土土、不密实度混泥土土、空间结构抹灰工程层、裝飾层等，均不可用于锚固材料。

   2）切槽后必选要严清孔，凿除切槽周圈酥松不变得密实度混泥土土，以确保锚固肌底刚硬变得密实度。

   3）用到有机物结构类型胶自动填补杆体与孔壁齿隙时，必选以确保孔内胶体溶液密实度度自动填补，如需熔接则时要GA黄金甲熔接工作任务再进行压为灌胶，以确保灌胶密实度度。

   4）主要采用硅酸灌浆料图案图案填充杆体与孔壁空隙时，必选确认孔内图案图案填充物料结实，且铺设自锁锚杆前须确认肌底润滑、整洁，铺设完应开展维护保养。

  5）钻孔设备、扩孔应尽量避免水钻头切断原组成部分承载力规格。

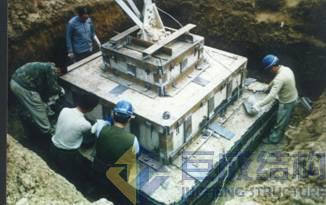

8、工程案例



四川漯河电力工程局220KV漯淮线塔杆基础框架加固方案

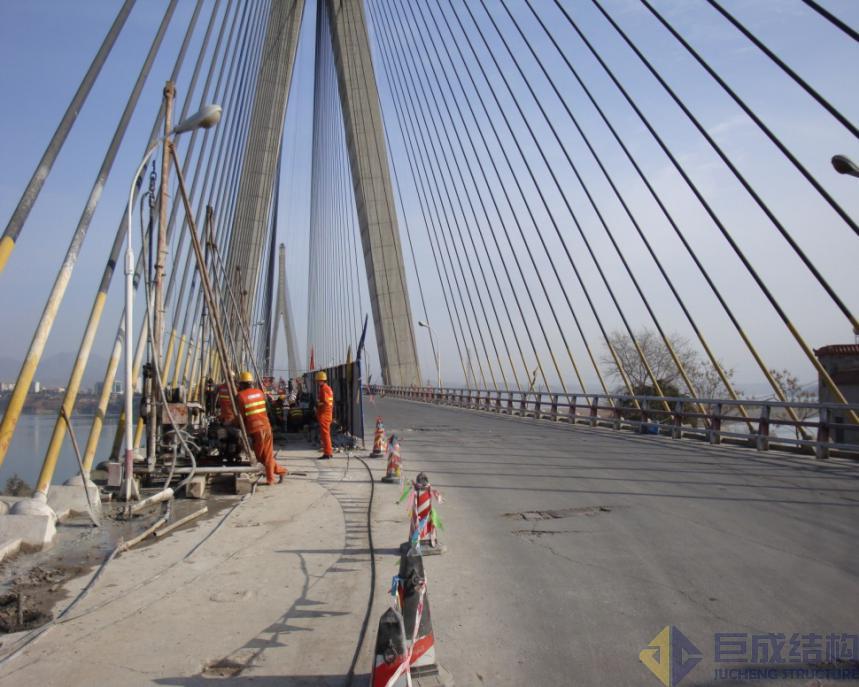

山东郧阳GA黄金甲特大桥锚杆改造项目



二）岩石自锁锚固技术—解决地下室抗浮锚固等系列问题

1、适用范围

   1）不适使用岩块程度较高的浅岩地基，在地下隧道室抗浮设置中借助高韧精轧内螺纹框架梁扩底自锁锚杆取代了中国传统框架梁防尘网土抗浮桩。

   2）相比之下与传统艺术刚筋混疑土土抗浮桩，精轧螺距刚筋扩底自锁锚杆享有锚固力大，间距小，土建工业施工进度计划短，工业总体经济建筑成本低的的特点。

2、开发证据

《古建筑设备构造刚度要求》(GB5009-2012)

《房屋建筑型式GA黄金甲的度方案实行规范标准》（GBJ50068-2001)

《沥青混泥土土型式构思原则》（GB50010-2010）

《预刚度混疑土用外螺纹螺纹钢》（GB/T20065-2006）

《水泥现浇混凝土土组成后锚固技术设备工程》（JGJ 145-2013）

《混疑土成分加固工程构思标准》（GB 50367-2013）

《产品组成部分固定水利使用线质量竣工验收国家标准》（GB50550-2010）

《岩土与水泥地面土自锁锚固技术应用细则》(18-1-8)（送审稿）

《岩土锚杆（索）技术性导则》(CECS 22:2005)

3、岩石自锁锚杆应用范例

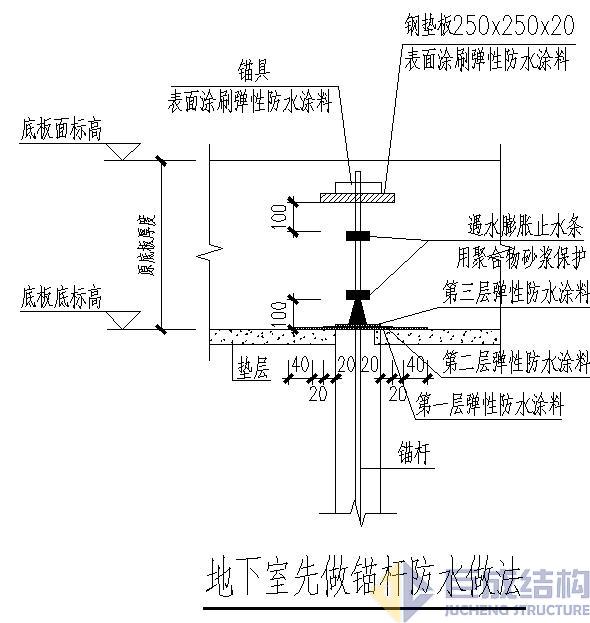

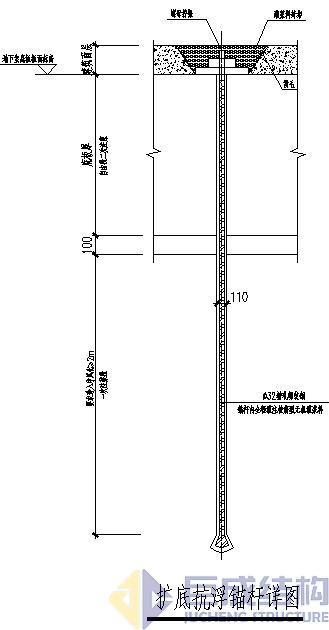

1）先做锚杆后浇基础底板

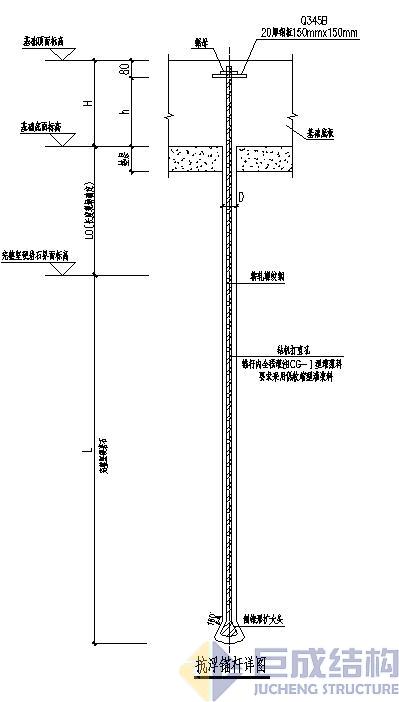

2）先浇筑基础底板后做抗浮锚杆

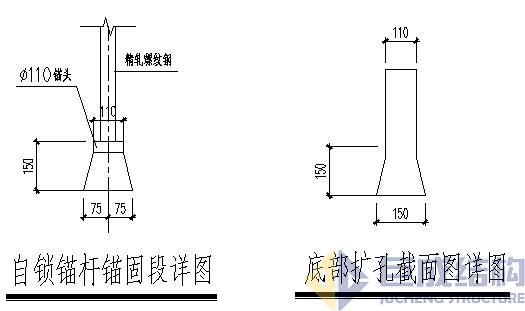

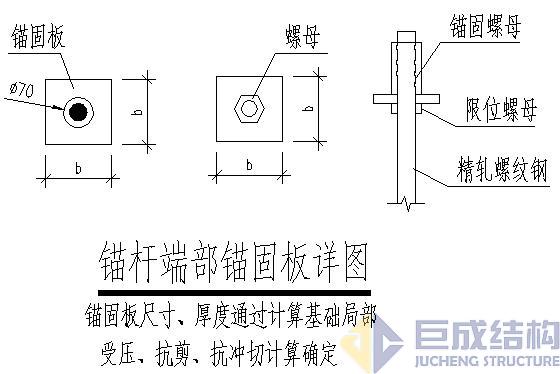

3）细部制作方法图纸









4、锚杆能性能

1）锚杆特点表



   2）放置原料：三聚氰胺树脂灌浆料（抗压强度不高于C30）。

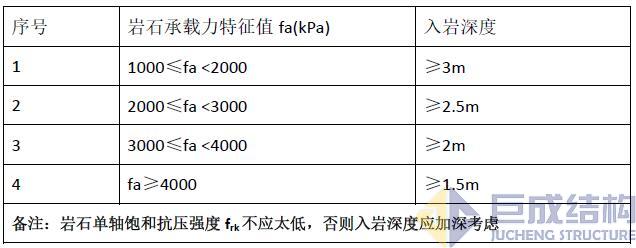

   3）锚杆在岩层中的锚固尺寸考生表





5、抗浮锚杆进行制作工艺

1）切槽及清孔：钻∅110圆直孔至设计制作淬硬层，终孔时前提条件岩样知道已进人轻风化片岩的淬硬层。直孔钻完后，孔底用扩孔机具扩成倒扇形孔，扩孔孔底留出60mm。挖孔、孔底扩孔进行后，将孔内去除很脏。挖孔定位轴线的偏斜率避免大于等于锚杆总长度的2%。

2）自锁锚杆生产：主要采用精轧管钢筋JL40，将钢材底部车丝，按装缩小头和缩小套筒。

3）自锁锚杆怎么安装:

（1）装有自锁锚杆，用加力套筒供压使锚杆受拉区的扩胀套筒伸开自锁。

（2）用套管从底边灌洗ICG-I型三聚氰胺树脂灌浆料至沟槽开挖面或垫层上外表，天花板收宿有些应实行补灌。

（3）待ICG-I型无机物灌浆料以达到制定抗拉强度后，凿除垫层上面超灌这部分的灌浆料，注浆后至软化

前允许肆意击打杆体，也允许在杆体上悬架货物。

（4）精轧内螺纹钢筋焊接PS1080级，fptk=1230Mpa,fpy=900MPa。

6、抗浮锚杆检查验收的标准

   1、差不多校正

利用《矿石锚杆（索）技術工程》（CECS22-2005）大多耐压校正约定，实行极限的抗拔耐压校正，耐压校正量不可以小于3根，大多试验台数值为2倍特征描述值。

   2、工程验收疲劳试验

按照其《片麻岩锚杆（索）技术水平工程》（CECS22-2005）几乎检验标准规定，来工程验收检验，检验需求量不得底于锚杆总量的5%，且没法大于3根，检验试验台参考值1.5倍结构特征值。

7、注意应当应当

  1、抗浮锚杆制定时候需要小心建该搭建物是纯低下室最好主一楼的低下室，要是纯低下室或者说主层数较少，应单个考量低下室的纵向抗浮，若纵向抗浮未需求标准则锚杆广度须延长。

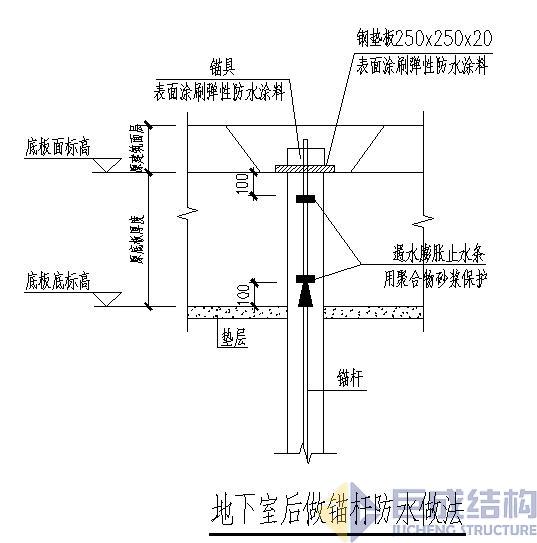

  2、如果是在早已有低下室底板之后做抗浮锚杆，还要在已施工过程基础框架底板上冲孔，此刻应考虑抗浮锚杆的地面防水粉的做法。

  3、做出抗浮锚杆解决预案制作时一定弄清楚原制作地勘汇报表示的岩块GA黄金甲、原制作解决预案中单根锚杆的承受力力表现值、锚杆总段长度、入岩GA黄金甲，同时以此为法律依据挑选抗浮锚杆的应用及入岩深层次，第四懂得调整锚杆的水平线摆置。

8、例子了解

十堰国.际咨询中心自锁锚杆（进行图B版） 点击下载
